FOSTAR-300Y1
- 型号：3D FOSTAR -300Y1
- 名称：V3D－ FOSTAR -300Y1－3D 汽车四轮定位仪；
- 产地：中国－珠海
- 注册商标：ZHZY（ZHZF），富仕达战鹰、战雄、战英、富仕达战峰。
- 软件采用WIN7-64位操作系统，联想电脑加固态硬盘；
- 产品均为专利设计

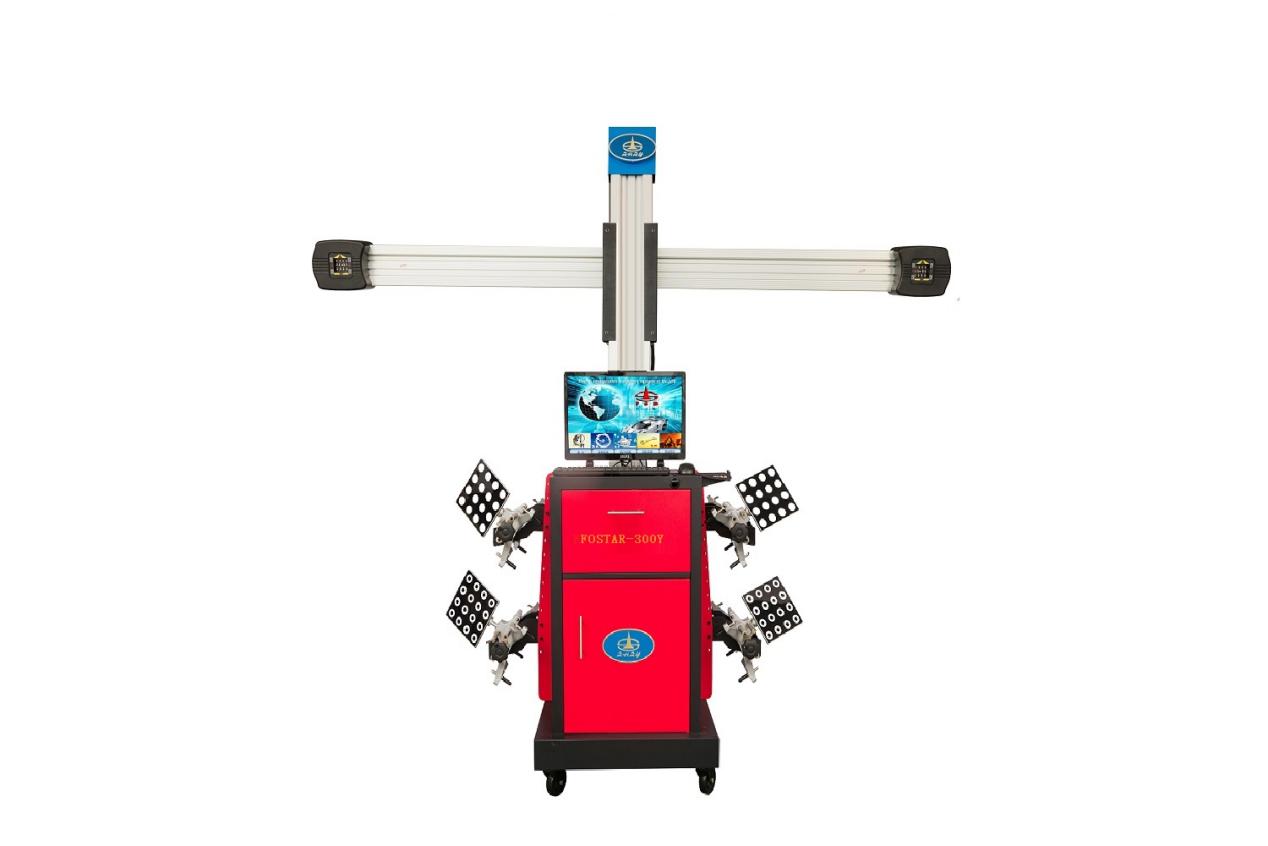

- 产品外观图片如下：（主色有红、蓝）
- 产品结构特点：机柜采用可移动式机箱，立柱智能短距离电动升降；相机采用索尼进口相机500万像素镜头系统，处理图片速度30张/秒，反光板壳体采用航空航天铝合金材料制做，动态视觉算法技术，软件操作简便，快速读取数据；三维动态显示图像操作指引指导操作；滚动补偿，量短微距离推车，轴距差、轮距差、检测数据精确，标板实时监控，标准四点夹具可检查10-23寸轮辋，设备维护保养简单，无需定期标定；可用于：双柱举升机、小型剪式举升机等平台；产品软件专利号：2017SR303898;自动升降机构专利号:202021852998.5;铝合金转角盘方便检查方向基参数及前轮前束倾角等参数；标准数据库，免费一年更新数据库文件一次；产品经ISO质量体系及欧盟CE安全认证。
- 产品主要检测技术参数如下：
-
定位参数 精度(中心值) 精度范围 最大测量范围 显示精度及测量精度 ±0.01°/0.01mm 测量重复精度±0.01°或0.01mm 前束 ±0.015° ±0.01° ±30° 倾角 ±0.025° ±0.01° ±30° 主销后倾角 ±0.025° ±0.01° ±15° 主销内倾角 ±0.025° ±0.01° ±20° 推力角 ±0.015° ±0.01° ±6° 最大转向角 ±0.015° ±0.01° ±30° 退缩角 ±0.015° ±0.01° ±6° 轮距 ±0.25cm ±0.01° 3000mm 轴距 ±0.25cm ±0.01° 8000mm 对角钱 ±2mm ±0.3cm 12000mm 滚协半径 ±2mm ±0.3cm
700mm自动升降行程 ±0.2mm ±0.2mm 500mm -
3.标准配套件如下：
产品配套件名称 配套件数量 产品配套件名称 配套件数量 备注 铝合金梁总成 1 机柜、立柱总成 1 铝合金转角盘 2 四点夹具、标板 4 方向固定支架 1 前后轮止动块 4 电脑主机 1 显示器 1 18.5寸 健盘、鼠标 1 全机线束 1 梁总成联接架 1 立柱座 1 立柱帽 1 夹具挂架 4 3.产品主要特点
0.1）．相机反应速度快，低温性能及好，可在零下30度左右低温工作，推车时间只需３Ｓ,相机速度为每秒30张相片速度．
0.2）．反光板超视距，可在12米左右范围内寻找目标，可以做加长车辆检测；
0.3）．测量精度在行业标准；
0.4）．软件支持多种反光图案；
0.5）．产品经ＩＳＯ质量体系认证及出口欧盟ＣＥ认证；
0.6）．关健件为模具化设计制做．
0.7）．电脑附3D操作视屏，操作简单方便。具有自行安装及操作指南功能。
0.8）．软件操作简单，使用方便．直观３Ｄ显示．
0.9）．全国联保，远程服务制度．
10.）．全国各地均设有售后服务网点，技术远程支持．
11.）．产品定期回访制度．不断创新，一年一次数据免费更新数据包．
12）．产品专为地沟式设计有下显示器方便观查数据。
13）．厂家免费培训工作人员．
14）．动态计算车身参数，不受举升机不平度影响．
15）．自动计算车身参数及滚动性补偿车身参数．
16）．软件直观反应四轮的车况及需要解决处理的修理问题．
